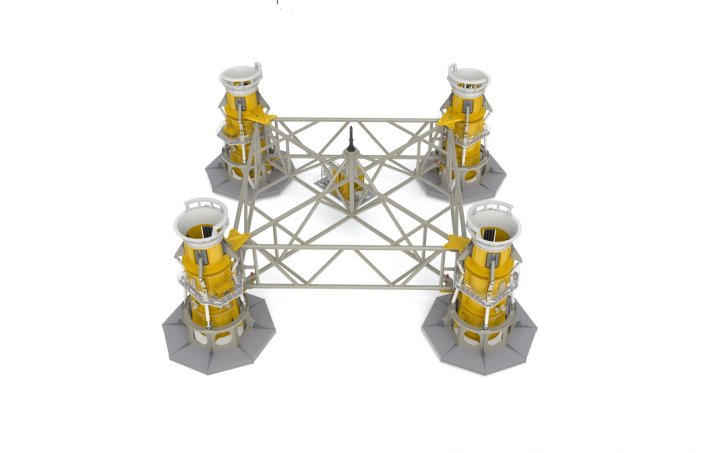

/ 可转换的导管架定位器

随着海上风电场的建设涉足越来越深的水域,对导管架基础的需求日益增长,以支持越来越大的风机。这些导管架基础采用了不同的设计,以适应风电场位置的不同条件和参数。因此,导管架定位器必须满足每个海上风电场要求的具体尺寸和形状。投资定制的单一用途的导管架定位器成本效益低



豪氏威马引入了可转换的导管架定位器,这是一种经济可靠的精确打桩解决方案。

简化动员作业

简化动员作业

由于其模块化设计,可转换的导管架定位器可以轻松调整到任何配置。这将简化和加快打桩项目的动员作业。

提高作业效率

提高作业效率

即使在海上作业期间,可转换的导管架定位器仍然可以根据不同桩的形状进行调整。你无需改变定位装置,可以保持不间断打桩作业。

提高成本效益

提高成本效益

转换的导管架定位器是为多种用途而设计建造的。由于其技术寿命长,折旧成本可以分摊到目前及未来的导管架基础安装项目中。

/ 特点

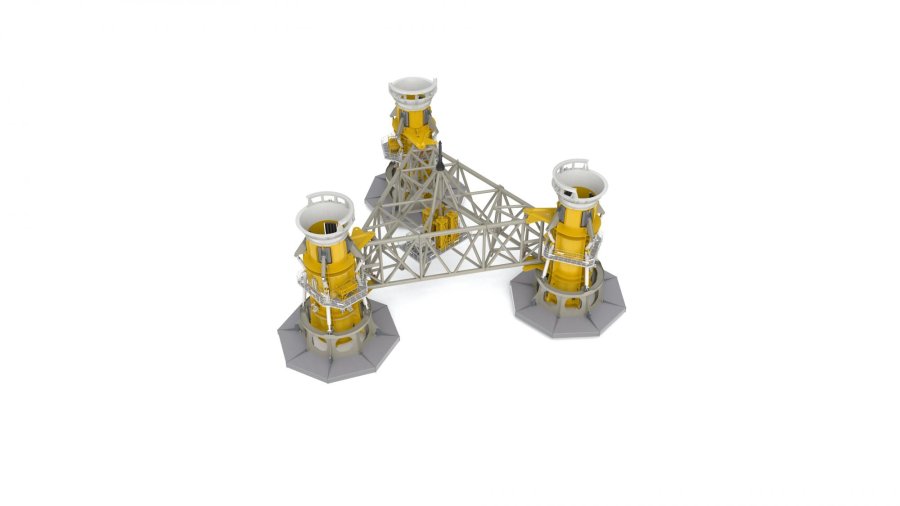

  • 由于中心框架、泥浆层、集水锥和压载重物的可更换性,该定位器的模块化为未来的项目提供了兼容性。
  • 考虑到疲劳条件和海洋环境,该定位器具有较长的使用寿命

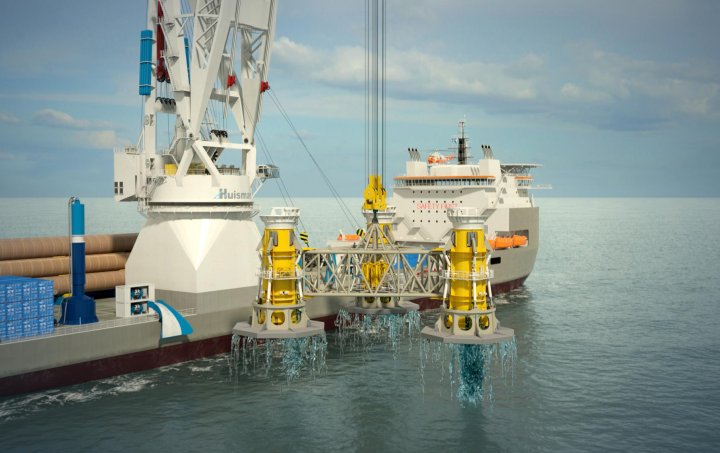

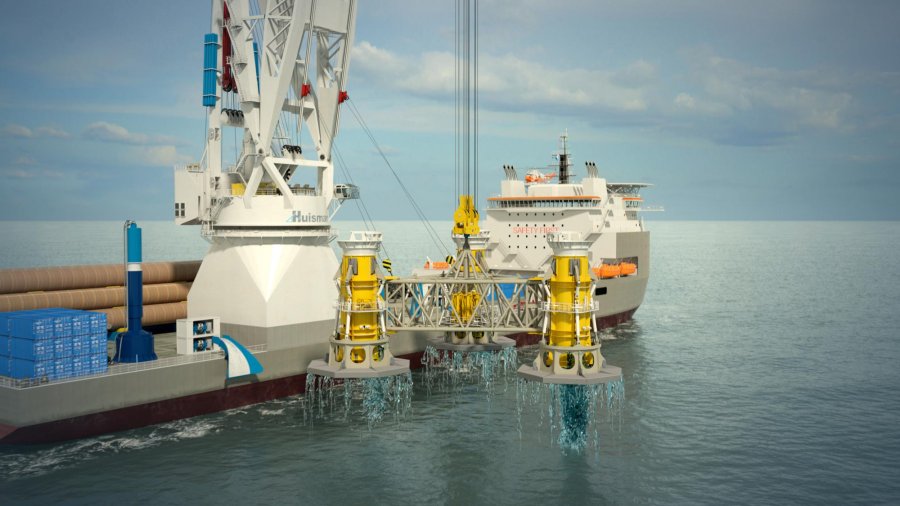

  • 喷射系统有利于泥浆层从泥浆中收回
  • 气泡幕NMS减少了对海洋生物的声学压力
  • 高精度的水准测量系统和水准测量传感器
  • 非常小的建造公差
  • 为优化刚度而设计的结构
  • 利用定位腿形调整系统可以快速改变筒的形状
  • 快速适配不同桩径

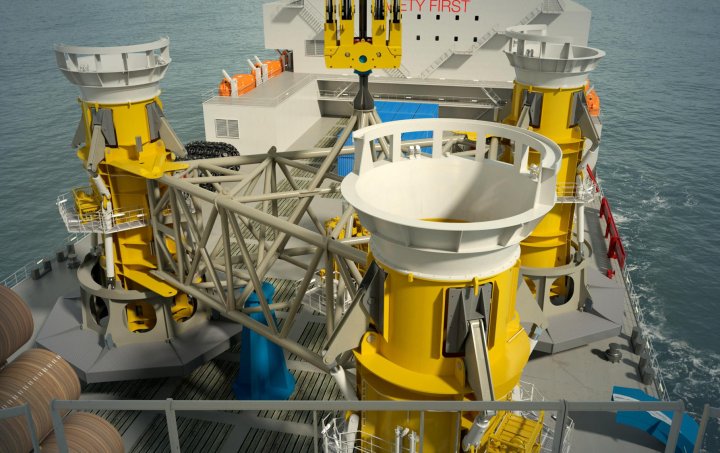

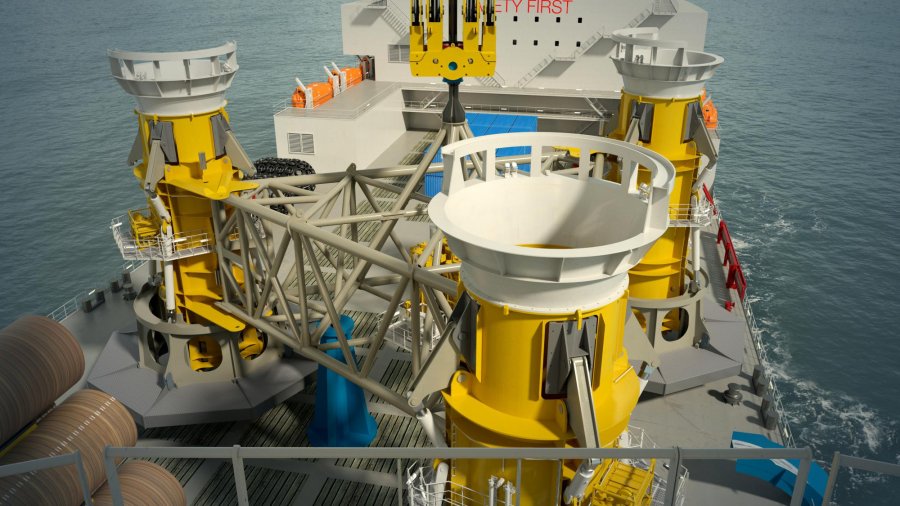

  • 定位器可以通过在甲板上预调平来为倾斜的海床做准备。

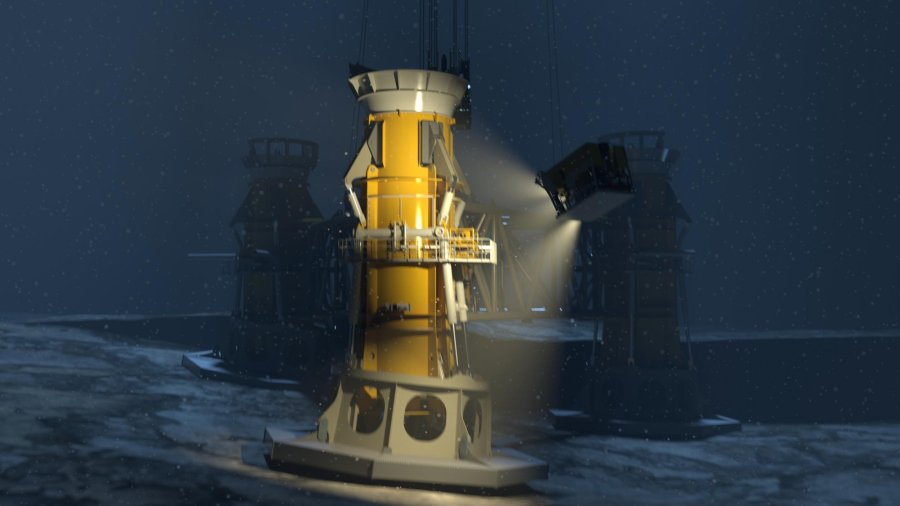

  • 自动调平系统确保定位器的水平位置

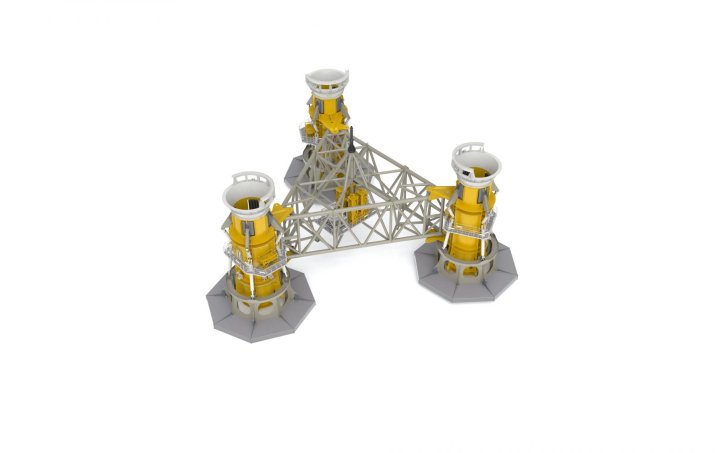

  • 通过来回摇动泥浆的方式进行预加载,也可采用三条定位筒的配置。

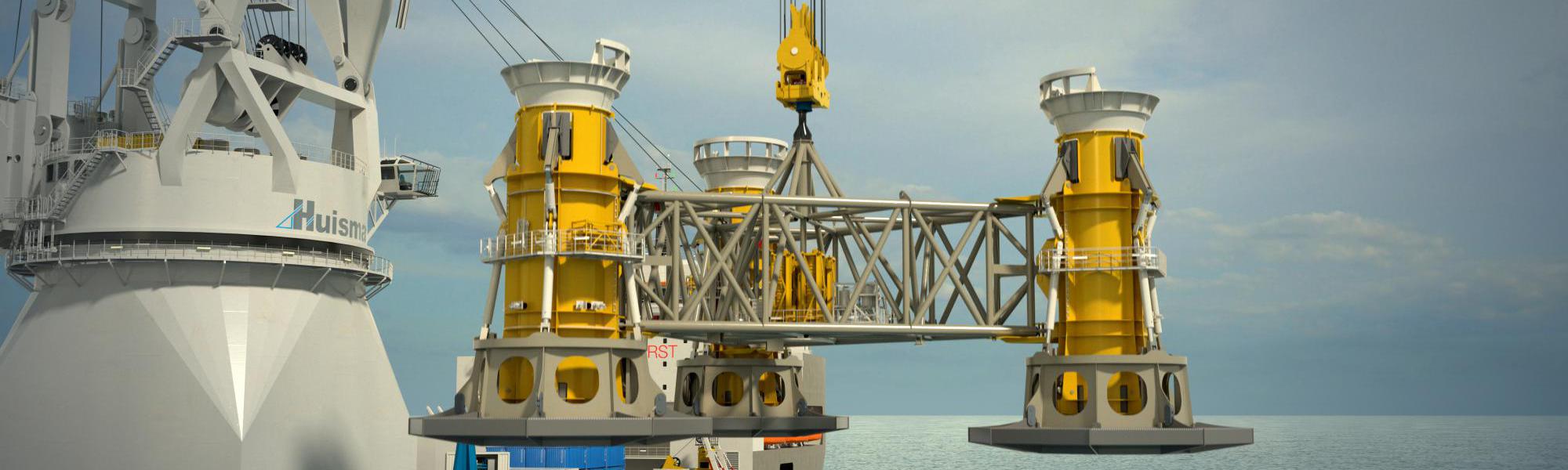

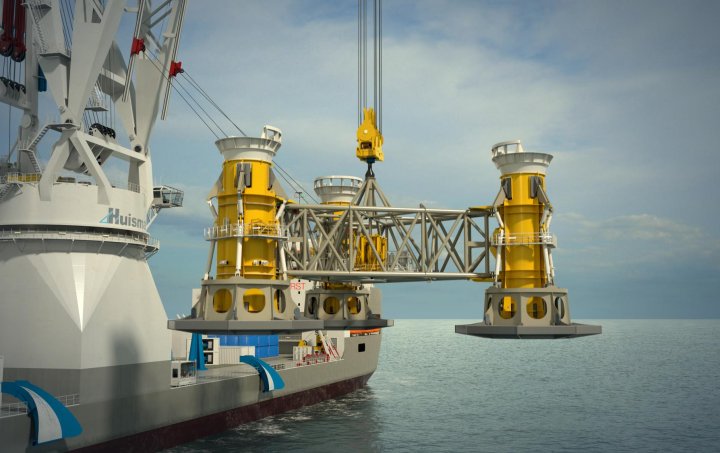

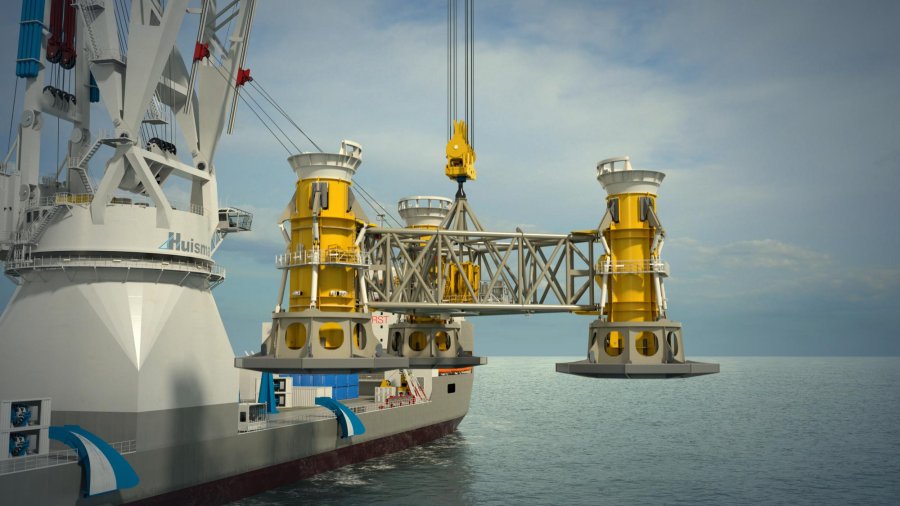

  • 定位器可以通过内部提升工具(ILT)或豪氏威马通用快速连接器进行提升
  • 稳索连接点带有遥控释放机制
  • 关键部件的高度冗余
  • 所有对振动敏感的设备都安装了防震装置
  • 在定位筒中的桩振动阻尼系统提高了适用范围
  • 下对中器的低标高可确保地位垂直度
  • 使用对中系统可以测量打桩后的垂直度
  • 桩基对中器可以齐头缩回,以便让打桩锤通过
  • 调平系统可以在甲板上使用集成支架进行测试和维修
  • 除湿装置
    • 用可拆卸的脐带缆连接到船上
    • 配备ROV超控装置
  • 模板可配备桩基脱落止动器
  • 进入所有重要维护点的安全通道

/ 技术规格

  • 接口尺寸 25-45m

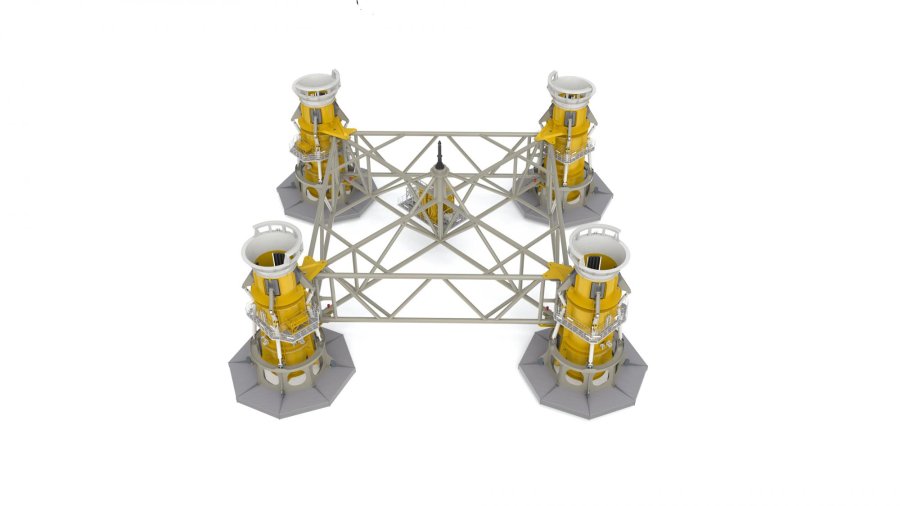

  • 定位筒的数量 3-4
  • 单桩直径 3-4m
  • 单桩长度 50-100m
  • 海底倾斜度 5 deg
