/ Monopile grippers

De Huisman Monopile Gripper is ontworpen om licht en compact te zijn, waarbij de hoge mate van stijfheid wordt behouden. Een uitgebreide, dynamische analyse heeft aangetoond dat de stijfheid van de grijper een van de belangrijkste ontwerpkenmerken is voor het beheersen en verminderen van ongewenste schommelingen van de monopile. Een hoge stijfheid resulteert in minder doorbuiging en meer controle over de monopile, waardoor het operationele tijdvenster wordt verlengd.

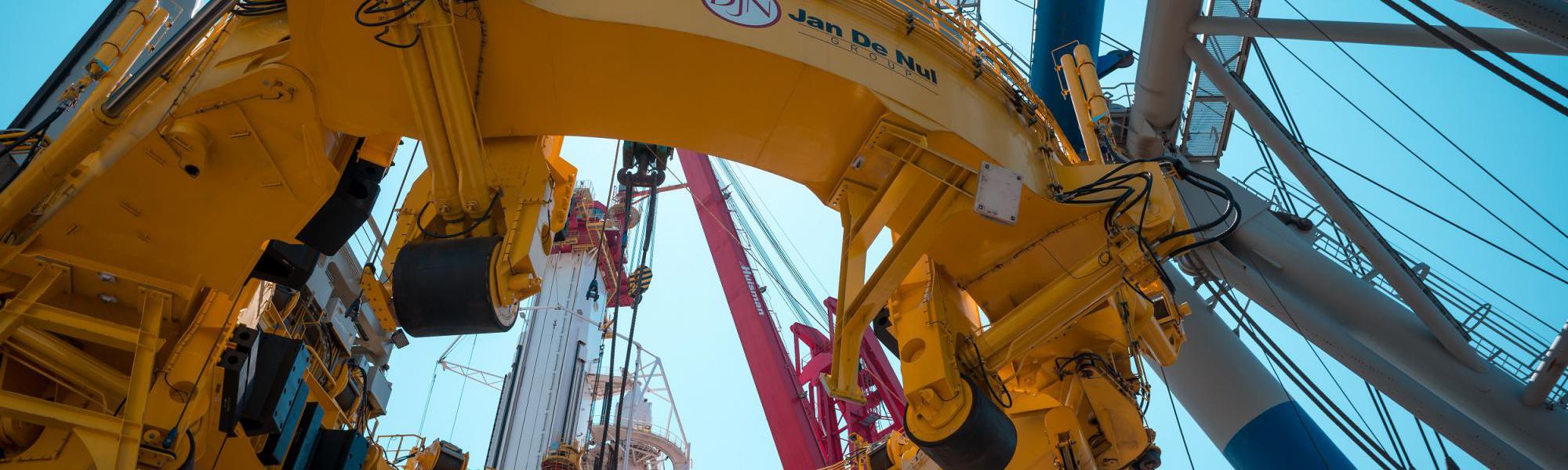

Grijpring

De grijpring is verbonden met de monopile via een set rollerboxen en vormt de interface tussen de paal en het schip. Naast de hoofdrolkasten zijn er drie extra rollen voorzien om de monopile te roteren. Twee grote deuren bieden een opening om de monopile in de ring te brengen en maken het mogelijk dat de grijper zich terugtrekt terwijl de monopile in de ring zit. Een hydraulisch bediend vergrendelingsmechanisme zorgt ervoor dat de grijper gesloten blijft tijdens het gebruik. Alle belangrijke functies op de ring worden hydraulisch bediend.



Positioneringssysteem

De verticaliteit van de monopile wordt geregeld door de grijper in X- en Y-richting te bewegen. Door de positie van de ring ten opzichte van het vat te veranderen, kunnen de positie en de hoek van de monopile ten opzichte van de verticaal nauwkeurig worden geregeld.



Besturingssysteem

De paalgrijper kan worden bestuurd vanaf een WAB of vanaf een vaste bedieningslocatie.

Verhoogde veiligheid

Verhoogde veiligheid

De monopile wordt omringd door een gesloten ring, wat extra veiligheid biedt in vergelijking met grijpers met armen. De monopile wordt op zijn plaats gehouden door zes rollerboxen, waarvan er één kan worden ingetrokken om gaten of tappen op de monopile door de ring te laten gaan.

Optimale controle

Optimale controle

Verticale aanpassing van de ring maakt binnenboord opslag en een lage werkpositie mogelijk. De hoge structurele stijfheid verhoogt de controle over de paal en verbetert de nauwkeurigheid en het weerraam. De paalrotatierollen regelen de oriëntatie van de monopile voor een correcte positionering van de kabeldoorvoer.

Hoge efficiency

Hoge efficiency

Een breed scala aan monopiles kan zonder aanpassingen worden geïnstalleerd. De eenvoudige dek interface maakt eenvoudige en snelle mobilisatie en demobilisatie mogelijk. De monopile gripper heeft een binnenboord opslagpositie met een bevestigd NMS-systeem voor eenvoudig onderhoud en is compatibel met alle momenteel beschikbare industriestandaard geluiddempingssystemen.
